技術參數 TECHNICAL DATA.
| 行程 STROKE | ||
| X軸行程(Stroke for X axis) | 總行程3500mm 單個行程1200mm | |
| Y軸行程(Stroke for Y axis) | 400mm | |
| Z軸行程(Stroke for Z axis) | 400mm | |
| 主軸 SPINDLE | ||
| 主軸轉速(Spindle Speed) | 12000 RPM | |
| 刀庫 TOOLS | ||
| 刀庫款式(Tools Changer Format) | 轉塔式 | |
| 刀庫容量(Capacity Of Tools Magazine) | 16刀位刀庫 雙刀庫 | |
| 相鄰換刀時間(Tool Change Time) | 3.0s | |
| 移動速度 MOVING SPEED | ||
| X軸移動(X Axis Moving Speed) | 52m/min | |
| Y軸移動(Y Axis Moving Speed) | 30m/min | |
| Z軸移動(Z Axis Moving Speed) | 30m/min | |
| X/Y/Z進給速度(X/Y/Z Feeding Speed) | 0~2000mm/min | |
| 馬達功率 POWER OF MOTOR | ||
| 主軸驅動馬達(Spindle Driven Motor) | 5.5KW | |
| X/Y/Z驅動馬達(X/Y/Z Driven Motor) | 1.8KW、 1.8KW 、1.8KW | |
| 潤滑冷卻系統 LUBRICATING SYSTEM | |
| 潤滑系統(Lubricating System) | Bijur |
| 冷卻系統(Cooling System) | SAGELY |
| 精密度 PRECISION | |
| X 軸定位精度(Position Precision Of X Axis) | ±0.01mm |
| Y/Z 軸定位精度(Position Precision Of Y /Z Axis) | ±0.01mm |
| 重復定位精度(Repeating Position) | ±0.01mm |
| 機械規格 SIXE OF MACHINE | |
| 電源(Power Supply) | AC 380V 50Hz |
| 總功率(Power) | 約 40KW |
| 氣壓需求(Air Pressure) | 0.5MPa – 0.8MPa |
| 重量(Weight) | 約11.5t |
| 外形尺寸(Area) | 6000*3100*2800mm |
| 零部件使用品牌及規格 MAIN COMPONENT CONFIGURATION | |

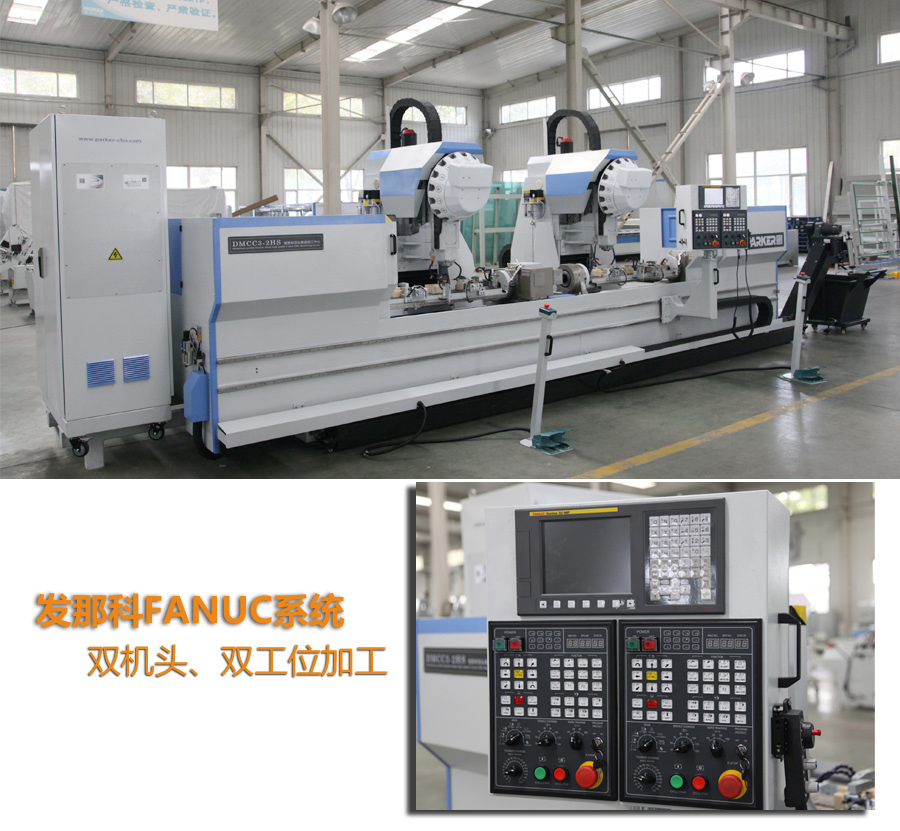

| 操作系統(Operation System) | FANUC |
| 伺服電機(Serve Motor) | FANUC |
| 主軸電機(Spindle Motor) | FANUC |
| 主軸(Spindle) | 臺灣 CELL |
| 刀庫(Tools Magazine) | 臺灣 首輪 |
| 導軌(Guide Rails) | 日本 THK |
| 軸承(Bearings) | 日本 NSK |
| 絲桿(Ball Screw) | 臺灣 TBI |
| 數控翻轉臺(CNC Turning Table) | 臺灣 歐博朗 |
| 電氣件(Electrical Parts) | 法國 Schneider |
| 氣動元件(Pneumatic Components) | 臺灣 AIRTAC、日本SMC |
| 減速機(Reducer) | 臺灣ATG |
| 水泵電機(Water Pump) | |
| 齒條 | 臺灣KH |
